標準、用途及主要特性

DF-ISO型壓力/真空閥(亦稱高速透氣閥)依據下述標準和規范進行設計、制造和試驗。

1、IMO. MSC/Circ.677《阻止火焰進入油船液貨艙的裝置設計、試驗及安裝的修訂標準》;

2、ISO15364《船舶與海上技術貨油艙壓力/真空閥》;

3、IMO.MSC/Circ1324;

參照EN12874-2001《阻火器性能要求,試驗方法和使用范圍》。壓力真空閥作為油船和化學品船透氣的出口和進口,安裝于每一艙室的頂端,當液貨艙進行裝貨作業時，壓力閥自動垂直向上以大于30m/s的速度排出艙內混合氣體;卸貨作業時,真空閥自動向艙內補充空氣,使液貨艙免于超壓和失壓。按照上述標準制造的壓力真空閥,即使在工作狀態下,也能阻止火焰進入液貨艙。

本公司貨油艙壓力/真空閥的試驗在經國家主管機關認可的實驗室進行，并依據上述標準通過了下列所有項目的試驗，取得了中國船級社和部分國外船級社的認可。

1、耐火試驗; 2、 回燃試驗; 3、冰凍試驗; 4、腐蝕試驗; 5、流動試驗。

系列DF-ISO 型壓力真空閥DF50、 DF65、 DF80、 DF100、DF125、DF150、DF200、DF250,由于壓力閥閥門的特殊設計,只有當系統壓力穩定地達到設定開啟壓力時，閥門才會完全打開。在正常的裝載速率下,閥門開啟后，管路和艙內系統壓力即下降20%”50%左右后能穩定工作和保持30m/s的出口流速。工作中,不會造成系統壓力突然增加和減少。在允許的小到大流量的裝貨速率下，高速出口閥門不會發生撞擊和振蕩。該系列閥門還可以安裝-一個磁力控制機構，來處理航行中閥門振顫的問題，可以將航行中蒸氣損失降到低。

系列DF-ISO型壓力真空閥在80%設定工作壓力下，其泄漏量基本為零，可以選擇用于裝載要求零泄漏的貨品，是客戶優先選擇的閥門。

系列閥門在20℃ ~ +60℃的環境下都能正常工作,閥口結冰時，經破冰后即能正常工作。

注：DF-ISO型壓力真空閥冰凍試驗時轉動頂升手柄(11)，手動破冰厚度不超過5mm，且破冰后應清除冰塊閥門才能正常工作。

基本結構、尺寸參數及工作原理

系列DF-ISO型壓力真空閥采用標準化的設計制造，每個零部件都標準化，能互換和通用。

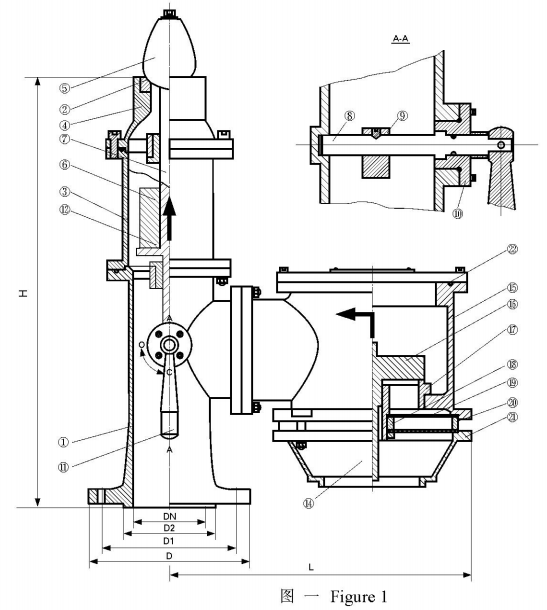

DF-ISO 型壓力真空閥的基本結構見圖一。

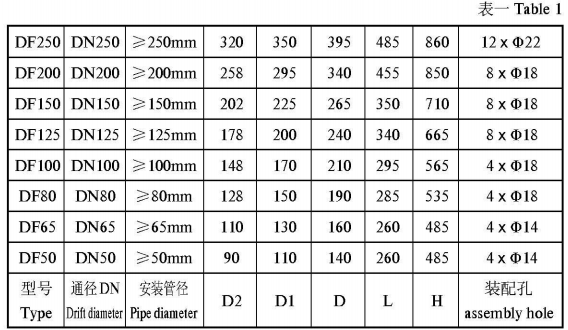

DF-ISO型壓力真空閥的主要尺寸參數見表一。

注:法蘭執行標準: GB2501-89， DN50-DN150 公稱工作壓力0.6Mpa, DN200、DN250公稱工作壓力1.6MPa( 等同ISO20841974、ISO2441-1975)。

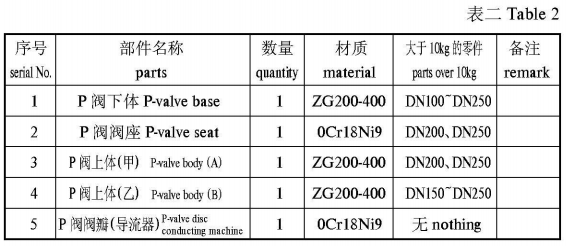

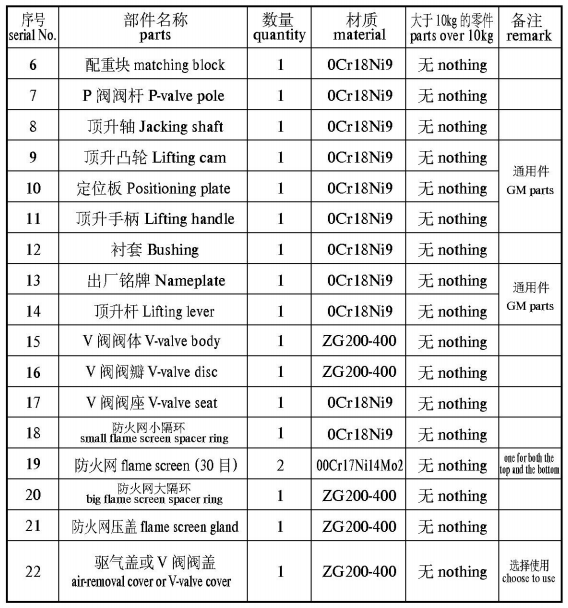

DF-ISO型高速透氣閥的主要零部件見表二。

主體材料船東可選擇鑄鋼、鑄304、鑄304L、鑄316L,內部材料等同或高一檔。如用于化學品船,其材料選擇必須等同船體材料。

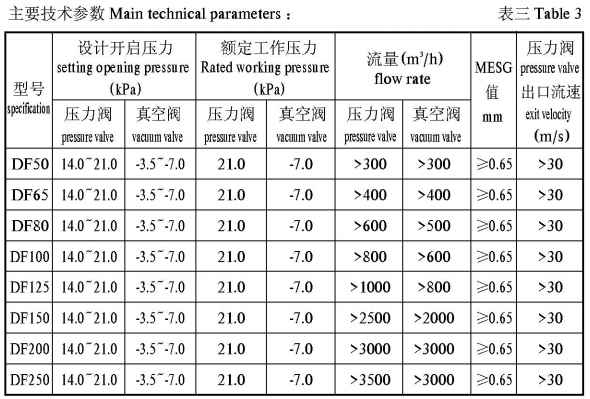

DF-ISO型壓力真空閥的主要技術參數見表三

DF-ISO-60型壓力真空閥結構和上述型號完全相同，其設定開啟壓力為60.0kPa,主要用于環氧丙烷類貨物的裝載,確保艙內貨品在80%的設定壓力下零泄漏，并在80%以上的壓力下自動釋放，平衡艙壓。該閥為保險閥,不用于裝載作業，如配有真空閥，可以進行卸載。每個液貨艙應各裝一個DF-ISO型和一個DF-ISO-60型壓力真空閥。

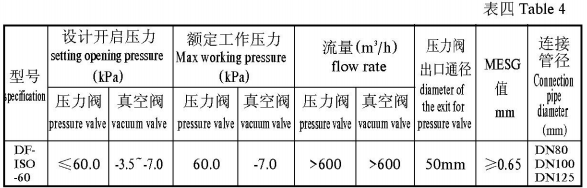

DF-ISO-60型主要參數見表四。

注：船東和設計院所要求壓力/真空閥的設計開啟.壓力是不一樣的,應由制造商提供的透氣系統.壓力降計算確定選擇閥門時以制造商提供的壓力、流量曲線圖為準。

注:(1)_上述流量為21'C(70'F),壓力1013.25hpa,密度為1.29kg/m3的標準空氣;(2)閥門的大壓降不得超過艙壓的設計參數。

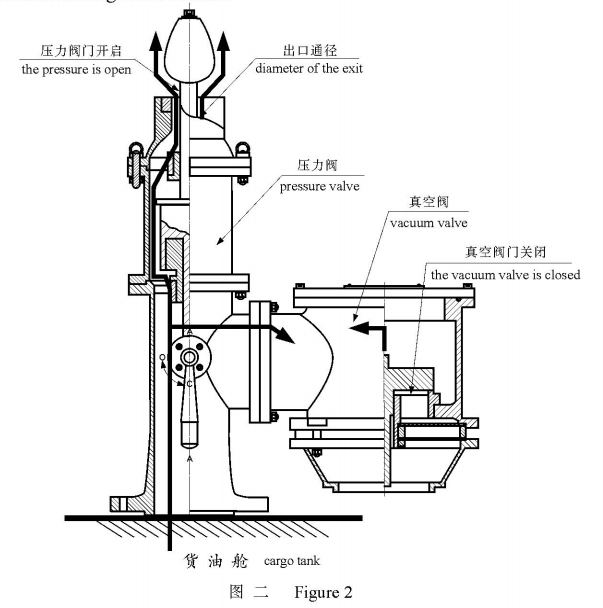

圖二是壓力閥的工作原理。

壓力真空閥的標準接頭與透氣管相聯，當貨油艙裝載作業時，艙內會形成壓縮氣體，當壓縮氣體達到壓力閥開啟設定壓力時(一般油船為14.0 kPa,化學品船為18.0~ 20.0 kPa),帶重塊的壓力閥閥瓣就會自動上升,并在一瞬間跳起和下落。艙內壓縮氣體如箭頭所示，從艙內經閥門到出口高速排向高空。同時閥內壓力作用于真空閥瓣_上,真空閥更加密封。

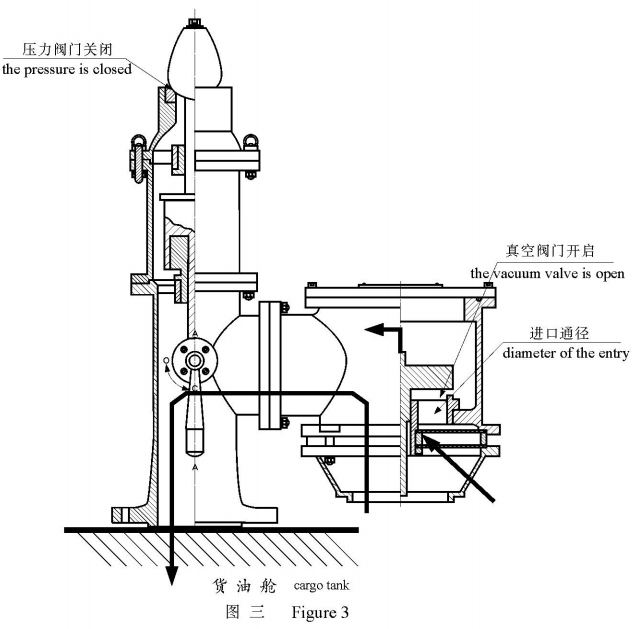

圖三是真空閥的工作原理。

當貨油艙卸貨作業時,艙內就會形成真空(負壓),當負壓達到真空閥設定開啟壓力時(一般為-3.5 kPa)閥門就會自動打開,此時空氣如箭頭方向所示，從甲板空間經防火網流入貨油艙內。同時負壓作用于P閥瓣上,壓力閥更加密封。
